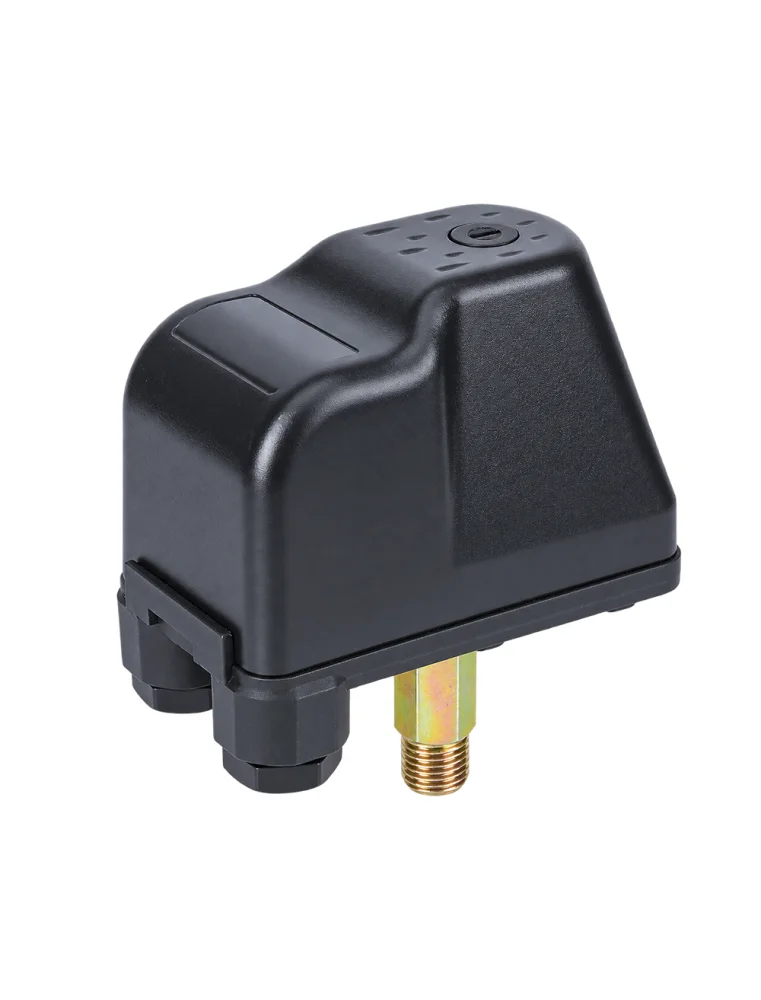

Pressostat Mâle PM/5 1/4" 1–5 Bar

Le pressostat mâle PM/5 est conçu pour assurer le démarrage et l’arrêt automatiques d’une pompe à eau en fonction de la pression de l’installation. Il convient notamment aux systèmes de pompage domestiques, groupes de surpression, installations d’arrosage et réseaux hydrauliques nécessitant une commande automatique de la pompe.

Cette version dispose d’un raccord hydraulique mâle 1/4", permettant son montage sur un raccord femelle compatible.

Avec une plage de réglage comprise entre 1 et 5 bar et un réglage standard d’environ 1,4 à 2,8 bar, le pressostat déclenche automatiquement la pompe lorsque la pression descend jusqu’au seuil de démarrage et l’arrête lorsque la pression atteint le seuil supérieur réglé.

Les avantages du pressostat mâle PM/5

• Commande automatique de la pompe selon la pression du réseau.
• Raccord mâle 1/4".
• Plage de pression réglable de 1 à 5 bar.
• Réglage standard : 1,4 à 2,8 bar.
• Différentiel de pression réglable.
• Adapté aux installations de pompage et de surpression.
• Utilisable sur les réseaux hydrauliques domestiques.
• Format compact facilitant son intégration dans l’installation.

Comment fonctionne le pressostat PM/5 ?

Le pressostat PM/5 surveille la pression présente dans le circuit hydraulique.

Lorsque la pression descend jusqu’au seuil de démarrage réglé, le pressostat ferme le circuit électrique et permet la mise en marche de la pompe.

Lorsque la pression remonte jusqu’au seuil d’arrêt, il coupe le circuit et provoque l’arrêt automatique de la pompe.

Ce fonctionnement permet d’automatiser une installation de pompage sans devoir démarrer ou arrêter manuellement la pompe à chaque utilisation d’eau.

Réglage de pression de 1 à 5 bar

Le PM/5 offre une plage de pression adaptée à de nombreuses installations domestiques et systèmes de surpression.

Réglage standard indicatif :

Pression de démarrage : 1,4 bar
Pression d’arrêt : 2,8 bar

Le réglage doit être adapté aux caractéristiques de la pompe, du réseau hydraulique et du vase de pression éventuellement installé.

Version mâle 1/4"

Cette version se distingue du pressostat PM/5 femelle par son type de raccordement.

PM/5 mâle : raccord 1/4" mâle
PM/5 femelle : raccord 1/4" femelle

Il est donc important de contrôler le raccord disponible sur l’installation avant de choisir le modèle.

Caractéristiques techniques

Applications

Le pressostat mâle PM/5 peut notamment être utilisé avec :

• les pompes à eau ;
• les pompes de surface ;
• les groupes de surpression ;
• les installations avec vase de pression ;
• les systèmes d’alimentation en eau domestique ;
• les installations d’arrosage ;
• différents réseaux hydrauliques nécessitant une commande automatique de pompe.

Pressostat et vase de pression

Dans une installation de surpression classique, le pressostat fonctionne généralement en association avec une pompe et un vase de pression.

Le vase contribue à maintenir une réserve d’eau sous pression tandis que le pressostat détecte les variations de pression afin de commander automatiquement le démarrage et l’arrêt de la pompe.

Conseil avant installation

Avant l’achat, vérifiez :

• que votre installation nécessite bien un raccord mâle 1/4" ;
• que la plage de réglage 1 à 5 bar correspond à votre installation ;
• les caractéristiques électriques de votre pompe ;
• les pressions de démarrage et d’arrêt nécessaires.

Le pressostat commande la pompe en fonction de la pression mais ne constitue pas, à lui seul, une protection contre la marche à sec.
