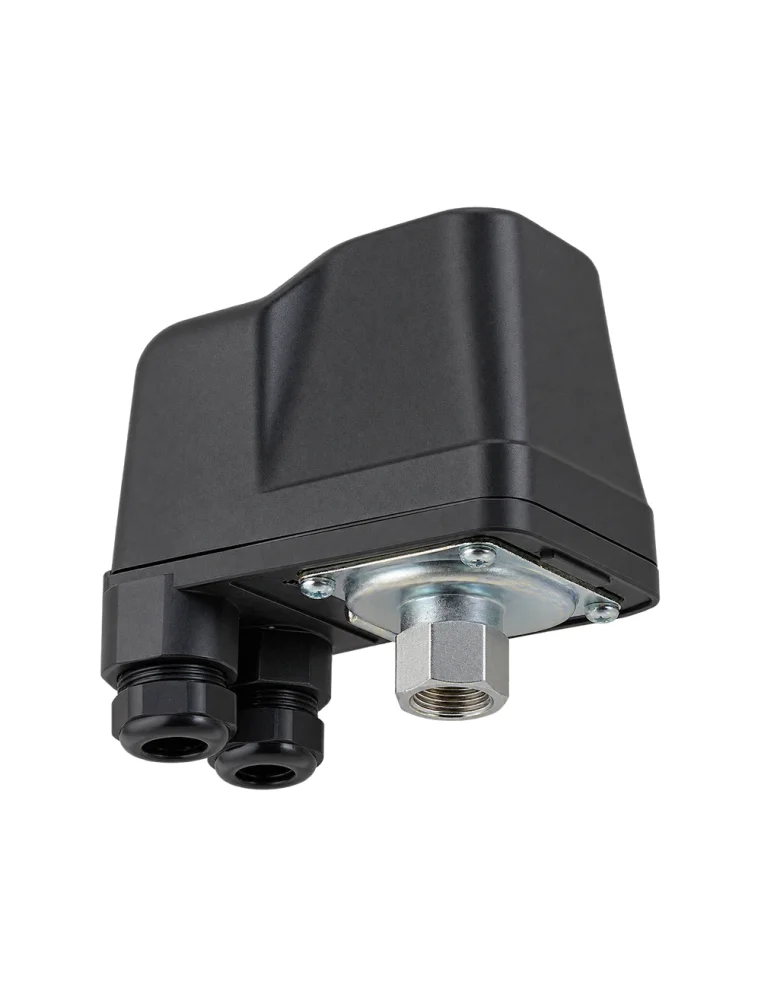

Pressostat Femelle PM/5 1/4" 1–5 Bar

Le pressostat femelle PM/5 est conçu pour assurer le démarrage et l’arrêt automatiques d’une pompe à eau en fonction de la pression du réseau. Il convient aux installations de pompage, groupes de surpression, systèmes d’alimentation en eau et autres circuits hydrauliques nécessitant une commande automatique de la pompe.

Cette version dispose d’un raccord hydraulique femelle 1/4", permettant son montage sur un raccord mâle compatible de l’installation.

Avec une plage de pression réglable de 1 à 5 bar et un réglage standard d’environ 1,4 à 2,8 bar, le PM/5 permet d’automatiser le fonctionnement de la pompe selon les seuils de pression définis.

Les avantages du pressostat femelle PM/5

• Démarrage et arrêt automatiques de la pompe selon la pression du réseau.
• Raccord hydraulique femelle 1/4".
• Plage de pression réglable de 1 à 5 bar.
• Réglage standard : 1,4 à 2,8 bar.
• Différentiel de pression réglable.
• Courant nominal : 16 A.
• Tension nominale : 250 V.
• Protection IP44.
• Membrane en caoutchouc NBR avec renfort textile.
• Raccord hydraulique en acier galvanisé.
• Adapté aux installations de pompage et de surpression.
• Format compact facilitant son intégration dans une installation hydraulique.

Comment fonctionne le pressostat PM/5 ?

Le pressostat PM/5 détecte les variations de pression présentes dans le circuit hydraulique.

Lorsque la pression descend jusqu’au seuil de démarrage défini, le pressostat permet la mise en marche automatique de la pompe.

Lorsque la pression atteint le seuil supérieur réglé, il provoque l’arrêt automatique de la pompe.

Cette commande en fonction de la pression permet d’automatiser le fonctionnement d’une installation d’alimentation en eau ou de surpression.

Pression réglable de 1 à 5 bar

Le pressostat PM/5 dispose d’une plage de réglage comprise entre 1 et 5 bar, adaptée à de nombreuses installations domestiques et systèmes de pompage.

Le réglage standard est :

Pression de démarrage : 1,4 bar
Pression d’arrêt : 2,8 bar

Le différentiel entre les pressions de démarrage et d’arrêt peut être ajusté selon les caractéristiques de l’installation.

Différentiel minimum : 0,6 bar
Différentiel maximum : 2,3 bar

Version femelle 1/4"

Cette référence se distingue principalement du pressostat PM/5 mâle par son raccord hydraulique.

PM/5 femelle : raccord 1/4" femelle
PM/5 mâle : raccord 1/4" mâle

Le type de raccord doit donc être vérifié avant l’achat afin de choisir le modèle compatible avec l’installation existante.

Caractéristiques techniques

Applications

Le pressostat femelle PM/5 est adapté notamment aux :

• pompes à eau ;
• pompes de surface ;
• groupes de surpression ;
• installations associées à un vase de pression ;
• réseaux d’alimentation en eau domestique ;
• installations d’arrosage ;
• systèmes hydrauliques nécessitant une commande automatique de pompe.

Pressostat et vase de pression

Dans un groupe de surpression classique, le pressostat fonctionne généralement en association avec une pompe et un vase de pression.

Le vase permet de disposer d’une réserve d’eau sous pression, tandis que le pressostat surveille les variations de pression du réseau afin de commander automatiquement le démarrage et l’arrêt de la pompe.

Cette association permet d’obtenir un fonctionnement automatique de l’installation et de réduire les démarrages inutiles de la pompe.

Conseil avant installation

Avant de choisir ce pressostat, vérifiez principalement :

• que l’installation nécessite un raccord femelle 1/4" ;
• que la plage de pression 1 à 5 bar est adaptée au réseau ;
• les caractéristiques électriques de la pompe ;
• les pressions de démarrage et d’arrêt nécessaires ;
• les caractéristiques du vase de pression éventuellement associé.

Le pressostat assure la commande de la pompe en fonction de la pression mais ne constitue pas, à lui seul, un dispositif de protection contre la marche à sec.
